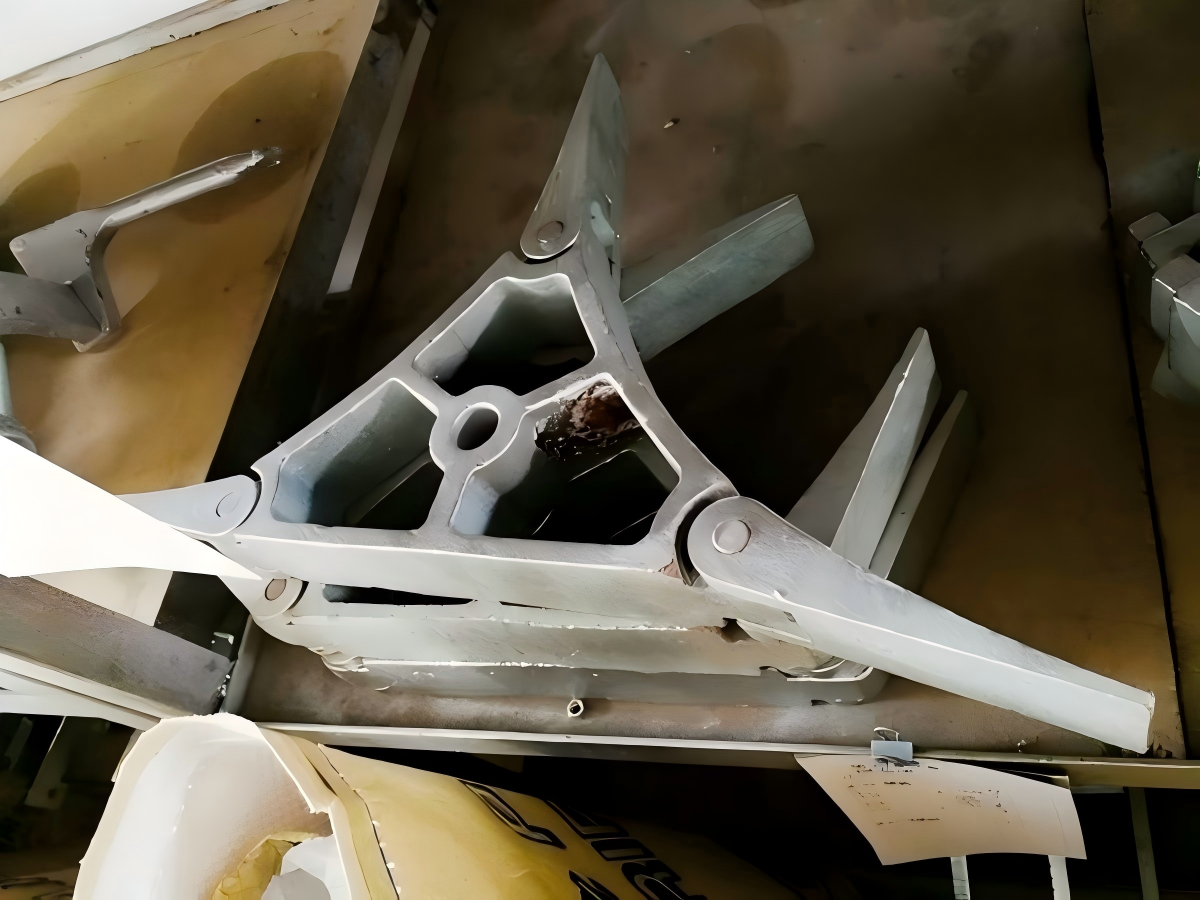

三向道岔属于生猪屠宰悬挂输送系统重要轨道分流配件，安装在输送主线节点位置，实现一条输入轨道切换至两条不同方向的输出轨道，完成毛猪或白条胴体的分流转运。设备主体采用加厚不锈钢焊接成型，轨道工作面抛光处理，导向舌板切换灵活，保障双轨滑轮平稳通过，不会发生卡轮、脱轨问题。可用于屠宰线工序分流、产品分级分道、排酸库分路输送，适配新建屠宰流水线与老线改造项目
一、定义与用途
三向道岔为生猪屠宰流水线悬挂输送轨道专用分岔装置，用于屠宰输送主线节点的线路切换，实现单路进、双路出的轨道分流。可将吊挂胴体按需分配至不同输送支路，用于白条分级、分库转运、工序分支输送等场景，实现流水线物料分流调度，提升屠宰车间输送布局灵活性，适配大中小型生猪屠宰厂。
二、核心结构组成
道岔主体机架：加厚SUS304不锈钢整体焊接框架，结构稳定，抗重载不变形。
导向舌板总成：可摆动轨道舌板，抛光轨面，切换行程到位，保证轨道接缝平滑。
驱动执行机构：可选气动/电动驱动，带动舌板切换工位，切换到位带位置定位。
限位锁紧组件：到位机械限位，舌板定位锁紧，生产运行中不会自行移位。
轨道对接接口：预留标准连接孔，可直接对接直轨、弯轨、提升弯轨，通用性强。
防护外壳：外置防护护板，阻挡毛屑、血污进入驱动机构，便于清洁。
三、工作原理
双轨滑轮承载生猪胴体沿主轨道输送至三向道岔位置;驱动机构带动导向舌板摆动，切换通行支路;舌板锁定到位后，轨道形成平滑连续通道，吊轮沿选定支路平稳通行，实现胴体分流。通过切换舌板位置，胴体可选择两条支路中任意一条输送，完成分道转运，持续流转至后续工位。
四、核心技术参数

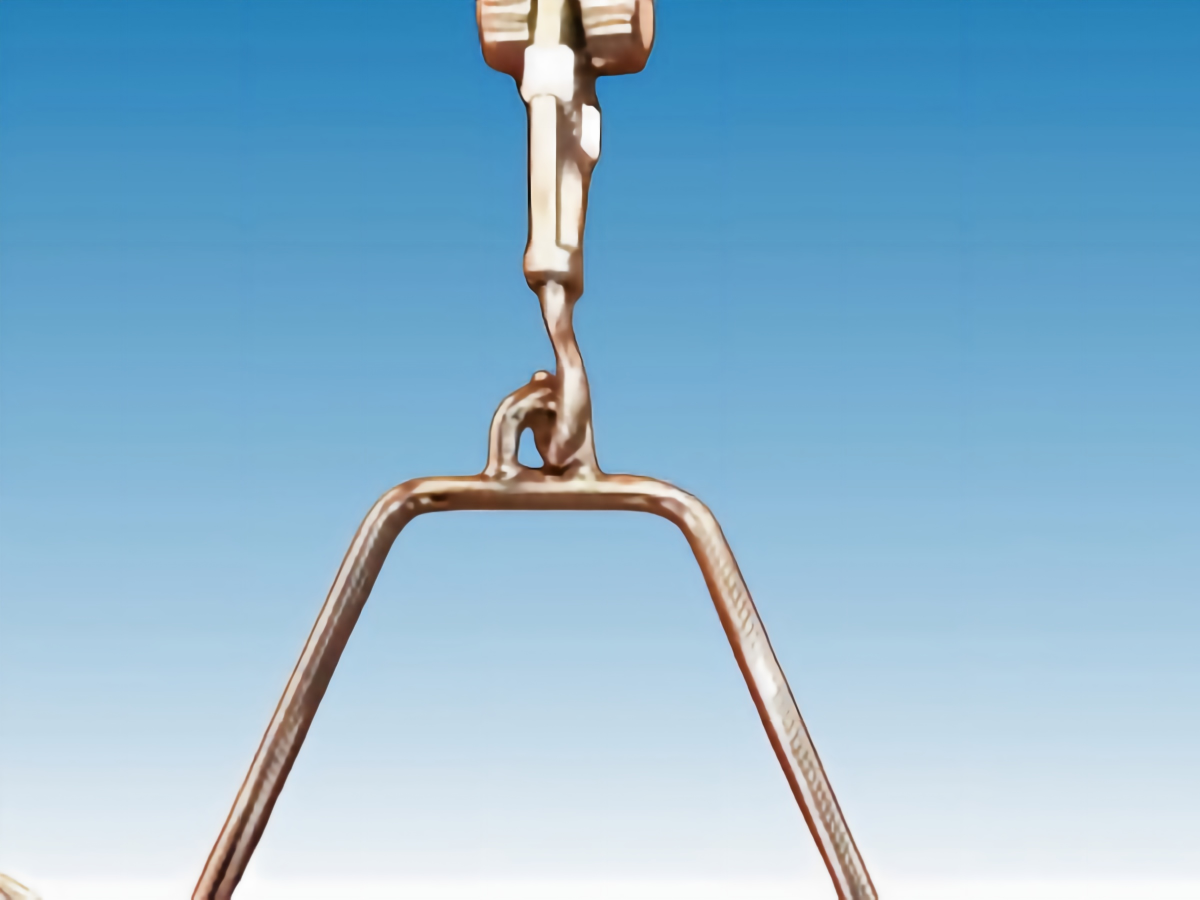

材质：SUS304不锈钢 适配吊具：配套双轨滑轮+叉挡钩 适配轨道规格：80×60mm、100×80mm型材轨道 驱动方式：气动/电动可选 额定承载：单钩最大150kg 切换响应时间：≤3s 表面工艺：轨道接触面抛光 适用工况：屠宰车间高湿、多血污环境
五、安装与作业流程
现场勘测：确定道岔安装节点，核对前后轨道走向、承重钢梁位置。
设备吊装固定：将道岔机架吊装固定在顶部承重钢梁，调平设备整体。
轨道对接：连接前后直轨，校准轨道接缝，消除台阶，保证吊轮通行顺畅。
动力管路接线：接入气源或电源，调试驱动机构，校验舌板切换、限位锁紧功能。
空载试运转：吊具空载反复通行测试，切换两个支路，检查无卡轮、脱轨现象。
带载生产：空载测试合格后投入胴体输送，生产期间定时检查切换动作稳定性。
六、设备性能特点
一进两出三向分流设计，实现胴体分道输送，满足车间分级、分库输送工艺需求。
不锈钢抛光轨面，吊轮通过顺滑，切换位置接缝平整，有效防止卡轮、脱轨故障。
机械限位锁紧结构，生产过程舌板位置稳定，不会受吊具冲击发生偏移。
可选气动或电动驱动方案，切换快速稳定，适配自动化流水线控制。
整体不锈钢结构，耐腐蚀，表面无积污死角，高压水冲洗便捷，满足食品车间卫生标准。
模块化结构，可和整套悬挂输送轨道配套，适配新建项目和旧屠宰生产线改造。
七、日常维护保养规范
每日保养：班后高压冲洗道岔轨道面，清理猪毛、血污;检查舌板切换动作是否顺畅。
每周保养：检查机架固定螺栓有无松动;清理驱动机构内部杂物;检查限位装置可靠性。
每月保养：检查舌板磨损情况;对活动铰接部位加注食品级润滑脂;校验驱动与限位信号。 长期停机保养：彻底冲洗风干设备，清理内部污物，切断气源/电源，做好防尘防锈保护。
八、安全与行业合规标准
安全规范：检修维护必须停机断电、断气锁机;输送线运行时禁止伸手进入道岔活动区域;定期检查承重机架焊缝，防止重载脱落。 合规标准：设备按畜禽屠宰输送轨道配套构件标准制造，轨道接触部位采用食品级不锈钢，承重结构、机械防护满足屠宰车间荷载及食品卫生安全规范。
