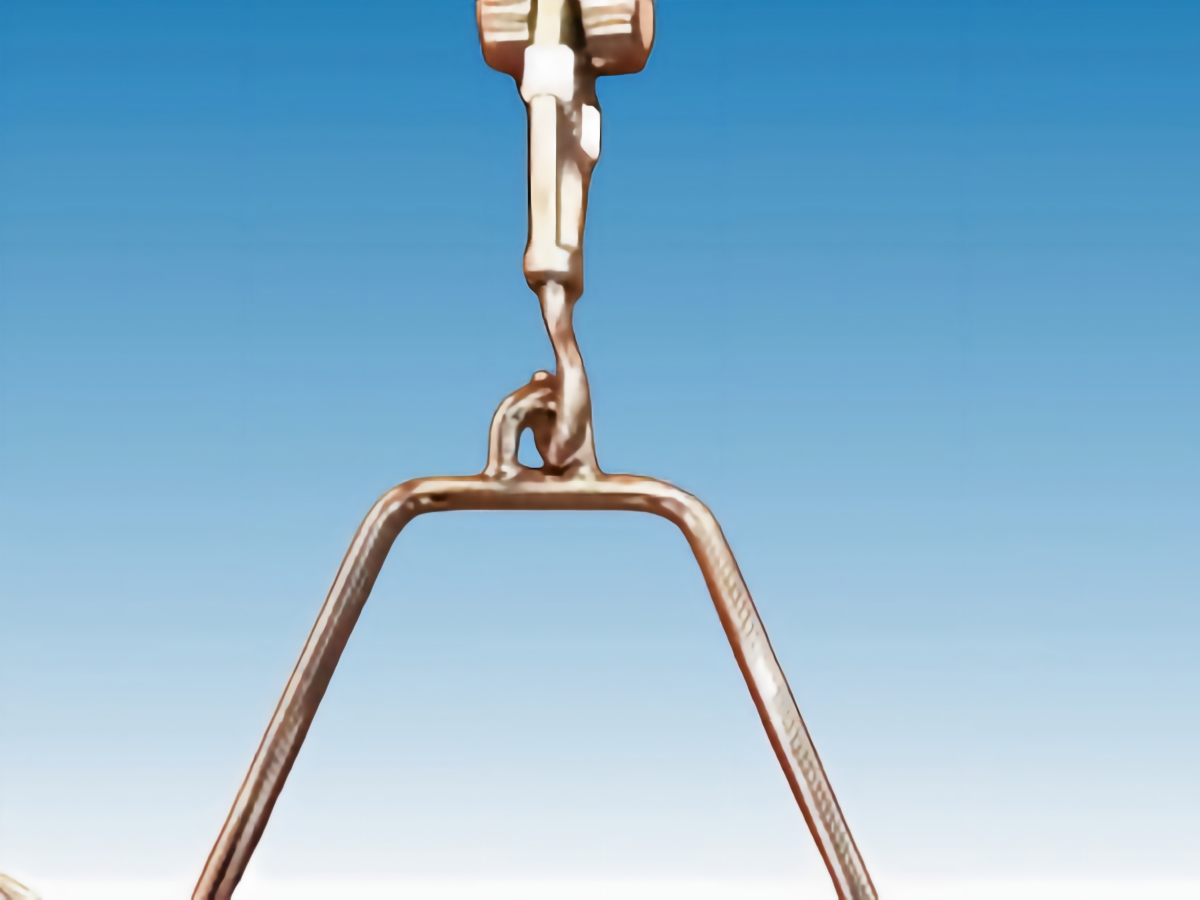

人字形叉挡钩是生猪屠宰悬挂输送系统配套吊挂构件，常与双轨滑轮配套组合使用。独特人字形叉体结构，吊挂时可以稳定卡住生猪后腿，受力均匀，有效降低胴体输送过程滑脱风险。整体采用不锈钢锻造成型，结构强度高，耐水汽腐蚀，表面抛光处理，血污、毛发不易附着，清洗消杀便捷。适配整条屠宰输送轨道系统，可用于新建屠宰流水线配套采购，也可作为老生产线吊具更换备件。
一、定义与用途
人字形叉挡钩属于屠宰流水线吊挂专用吊具，主要用于毛猪、白条胴体的后腿吊挂，配合双轨滑轮在轨道上转运胴体，贯穿放血、浸烫、脱毛、劈半、排酸等全部工序。人字形结构可以增大与猪腿的接触面积，吊挂更稳固，广泛应用于生猪屠宰厂、肉联厂悬挂输送线。
二、核心结构组成
人字形叉体：锻打SUS304不锈钢一体成型，双叉呈人字形张开，受力分布均匀。
上部吊耳：一体锻造吊耳，用于和双轨滑轮销轴连接，承载胴体荷载。
弹性限位卡扣：限位锁片，吊挂完成后锁止叉口，防止猪腿意外脱出。
连接销轴：高强度销轴，连接吊耳与滑轮，可自由旋转，转弯时自适应角度。
耐磨加固棱：叉挡受力位置加厚加固，长期反复使用不易变形开裂。
三、工作原理
将人字形叉挡钩叉口卡在生猪两条后腿位置，闭合限位卡扣锁止;吊耳通过销轴挂载在双轨滑轮下方，滑轮承载胴体沿轨道滑行。经过直轨、弯轨、提升弯轨、道岔位置时，吊具可自由转动，缓冲转弯带来的冲击，稳定将胴体输送至各个屠宰工位。
四、核心技术参数
材质：SUS304不锈钢锻件 单只额定承重：150kg 适配吊具：双轨滑轮 表面工艺：镜面抛光 限位方式：弹性锁片 适用工况：屠宰车间高湿、多血污环境
五、安装与作业流程
配件检查：使用前检查叉挡钩有无裂纹、变形，确认限位卡扣动作灵活。
装配对接：使用销轴将吊耳与双轨滑轮装配到位，装好卡簧，防止销轴脱落。
空载测试：挂载在轨道滑轮上滑动测试，确认转动顺畅无卡滞。
胴体吊挂：叉口卡紧猪后腿，扣上限位锁片，确认锁止牢固后方可输送。
定期巡检：生产中随时观察吊具状态，磨损、变形件及时更换。
六、设备性能特点
人字形叉挡结构，受力面积更大，吊挂胴体稳固，有效减少脱钩掉落风险。
整体锻打成型，强度高、韧性好，长期重载作业不易变形断裂。
抛光光滑表面，不易积存血污猪毛，高压冲洗简单，满足食品车间卫生要求。
弹性限位锁片设计，操作简单，锁止可靠，拆装吊挂快速。
适配标准双轨滑轮，通用性强，新旧屠宰输送线均可替换使用。
耐腐蚀，适应屠宰车间潮湿多水工况，吊具使用寿命更长。
七、日常维护保养规范
每日保养：班后高压冲洗人字形叉挡钩，清理毛发与血污;检查限位卡扣开合是否正常。
每周保养：检查吊耳、叉体有无形变;查看销轴、卡簧是否完好;铰接部位加注食品级润滑脂。
每月保养：全面目视探伤，排查细微裂纹;磨损超标的吊具直接更换，禁止继续投入生产。
长期停机保养：彻底清洗吊具，风干水分，存放干燥区域，做好防锈防尘。
八、安全与行业合规标准
安全规范：吊挂前必须检查吊具完好状态，开裂、变形吊具严禁使用;输送线检修时，取下轨道上的吊具;严禁超载吊挂胴体。
合规标准：吊具按畜禽屠宰输送吊具构件标准制造，接触部位选用食品级不锈钢，承重安全系数、卫生条件满足屠宰车间生产规范。
