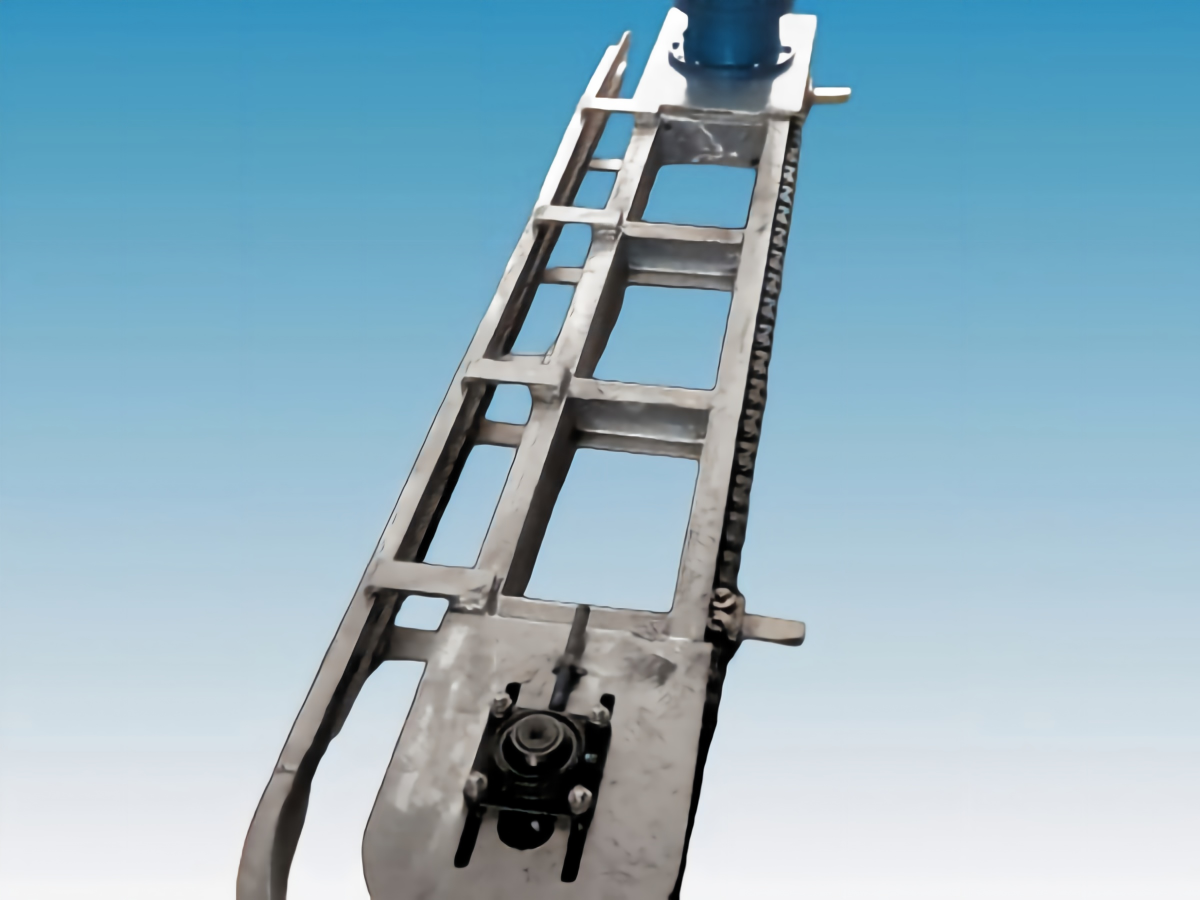

毛猪白条提升机属于生猪屠宰悬挂输送系统配套升降设备，布置在刺杀放血工位后端，用于将刺杀放血完成后的毛猪，或是脱毛工序后的白条胴体垂直抬升，接入高位主输送轨道。设备采用不锈钢机架，链条式升降承载结构，吊具随轨道同步升降，可平稳带动双轨滑轮与吊挂胴体完成高度转换，衔接低位刺杀线与高位主输送线。设备可与叉挡钩、平衡器、输送轨道配套使用，适用于新建屠宰流水线配套以及老屠宰车间工艺改造。
一、定义与用途
毛猪白条提升机是生猪屠宰流水线吊挂胴体专用升降转接设备，用于将低位工位的毛猪或白条胴体提升至主悬挂输送轨道高度，完成不同标高轨道之间胴体转运，衔接刺杀、清洗、脱毛各工序轨道，解决车间工艺布局高低落差问题，广泛应用于大中小型生猪屠宰厂。
二、核心结构组成
提升主机机架：加厚SUS304不锈钢焊接立式机架，承重稳定，抗冲击，耐血污水汽腐蚀。
升降承载轨道总成：可随提升机构上下移动的短段双轨，与主输送轨道同规格，供双轨滑轮滑行。
链条升降驱动系统：电机减速机组+传动链条，变频调速，控制升降速度。
轨道对接导向装置：进出轨道导向舌板，升降到位后轨道接缝平滑，防止卡轮。
限位保护组件：上下机械限位+光电限位双重保护，防止超程运行。
电控系统：AC380V供电，防水电控箱，变频控制，过载保护、急停按钮。
三、工作原理
吊挂好毛猪/白条胴体的双轨滑轮进入提升机内部的低位轨道;设备启动，升降机构带动短轨道连同吊具、胴体向上抬升;到达设定高位后，轨道与主输送轨道精准对接，吊具连同胴体沿主轨道驶出提升机;完成出料后，提升轨道空载下降复位，等待下一组胴体进入，循环作业。
四、核心技术参数
材质：SUS304不锈钢机架与轨道 驱动方式：电机减速变频链条驱动 电源：AC380V/50Hz 额定承载：单钩150kg 提升行程：800–1600mm(可定制) 升降速度：0.1–0.4m/min可调 适配吊具：双轨滑轮+叉挡钩/欧式人字形叉挡钩+平衡器 适配轨道型材：80×60mm、100×80mm 环境工况：屠宰车间高湿、多血污环境
五、安装与作业流程
基础施工：浇筑承重混凝土地基，预留设备预埋件、底部排污空间。
设备就位：吊装固定立式机架，调平整机，紧固地脚螺栓。
轨道对接：校准低位进轨与高位主轨道，调试导向舌板，消除接缝台阶。
电气接线：完成电机、传感器电控接线，做好线路防水防护。
空载调试：通电空载往复升降测试，校验限位、轨道对接，吊具滑行无卡滞。
带载生产：投入吊挂胴体试生产，微调升降速度，保证吊具平稳过渡。
六、设备性能特点
吊挂式轨道同步提升，胴体全程保持悬挂状态，无需二次摘钩，工序连续性强。
升降到位轨道自动对接，接缝平滑，吊具通行顺畅，减少卡轮、脱轨故障。
变频调速，升降速度可控，降低胴体摆动冲击，保护吊具与轨道。
全不锈钢机架，耐水汽血污腐蚀，表面便于高压水冲洗，满足食品车间卫生规范。
上下双重限位保护，防止超程，提升设备运行安全性。
标准化轨道接口，可直接接入整套悬挂输送系统，适配新旧屠宰生产线改造。
七、日常维护保养规范
每日保养：班后高压冲洗机架、升降轨道，清理血污毛屑;检查升降运行，测试急停功能。
每周保养：检查机架地脚螺栓;检查升降链条张紧度;清理轨道杂物。
每月保养：检查链条磨损，加注食品级润滑脂;检查限位传感器;紧固电控接线端子。
长期停机保养：整机冲洗风干，切断电源，做好防尘防锈防护。
八、安全与行业合规标准
安全规范：检修维护必须停机断电;升降运行区域禁止人员站立;安全防护罩不可拆除;定期检查链条磨损情况，磨损超标及时更换。
合规标准：设备按畜禽屠宰悬挂输送配套提升设备相关规范制造，轨道接触部件采用食品级不锈钢，机械防护、承重设计满足屠宰车间安全生产与肉品卫生要求。
