脑心三点式麻电机

一、定义与用途

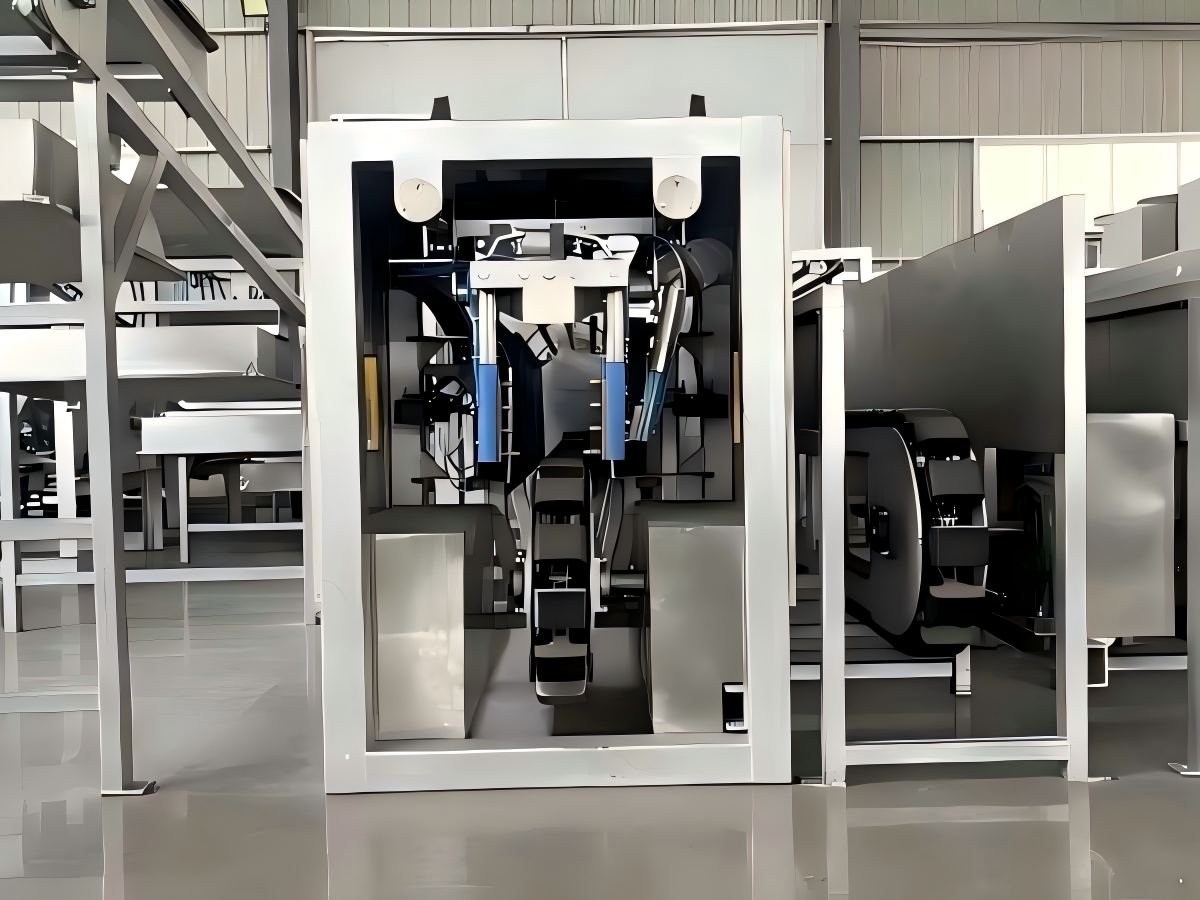

脑心三点式麻电机属于生猪屠宰加工流水线前端致晕核心主机，用于活猪刺杀放血前的电麻击晕。三点电极同步作用脑部与心脏，快速使猪只失去知觉，降低屠宰应激反应，减少肉品缺陷。马鞍托腹输送结构可固定猪体位置，适配连续自动化流水线作业，广泛应用于大中型生猪屠宰厂、出口备案屠宰车间。

二、核心结构组成

主机机架：加厚SUS304不锈钢焊接框架，结构稳固，耐粪污水汽腐蚀。

马鞍式托腹输送总成：聚氨酯托腹链板，变频驱动，猪只腹部承托、四肢悬空，降低挣扎。

三点电极组件：两组脑部电极(耳后)+一组胸部心电极，梅花形电极头，气动自动伸出贴合猪体。

光电感应定位系统：红外光电传感器，自动识别生猪位置，精准触发麻电动作。

PLC智能电控系统：独立控制柜，可调节电压、电流、电击时间、输送线速度，带参数存储与故障报警。

气动执行单元：气缸驱动电极伸缩，动作响应迅速稳定;选配预喷淋冲洗机构。

安全防护系统：整机防护栏、安全门联锁、过载保护、急停按钮。

三、工作原理

活猪经坡式提升机送入麻电机，骑跨在马鞍托腹输送链上，随链板向前输送;红外光电检测到猪体到位，控制系统触发气动机构，三组电极同步伸出贴合猪体，脑心三点同步施加低压高频电流，短时间完成致晕;麻电完成后电极自动收回，托腹链继续输送致晕后的生猪，送入刺杀放血工位。整套过程自动连续，参数可控，减少人为干预。

四、核心技术参数

材质：SUS304不锈钢机架 驱动方式：变频电机+气动执行 电源：AC380V/50Hz 麻电模式：脑心三点同步电击 适配生猪体重：60–150kg 处理产能：200–400头/小时 电击参数：电压、电流、电击时长PLC可调 输送速度：0.1–0.5m/min可调 环境工况：屠宰车间高湿、粪污腐蚀环境

五、安装与作业流程

基础施工：浇筑承重混凝土地基，预留设备预埋件、排污通道、气源接口。

设备就位：吊装机架固定，调平整机，紧固地脚螺栓。

配套对接：前端对接坡式提升机，后端衔接刺杀放血工位。

管路接线：接入压缩空气管路、供电线路，做好防水绝缘防护。

空载调试：通气通电空载运行，测试输送链、电极伸缩、光电感应、参数调节。

带载生产：投入活猪试生产，微调麻电参数，保证致晕效果稳定。

六、设备性能特点

脑心三点同步电击，人道致晕效果稳定，大幅降低生猪应激，减少PSE肉、淤血、断骨等肉品缺陷。

马鞍式托腹输送，猪只四肢悬空，抑制剧烈挣扎，电极定位精准，提升麻电一致性。

PLC智能控制系统，麻电参数数字化可调，支持产能匹配与数据记录，适配出口备案车间。

梅花电极头柔性接触，穿透性低，减少猪体表皮损伤，便于清洗消杀。

全不锈钢机架，耐粪污腐蚀，可高压冲洗，满足食品车间卫生标准。

自动化连续作业，降低人工操作强度，可无缝接入整套生猪屠宰流水线。

七、日常维护保养规范

每日保养：班后高压冲洗机架、托腹链、电极头，清理粪污;检查电极伸缩动作，测试急停与安全联锁。

每周保养：检查机架地脚螺栓、护栏紧固件;清理气源过滤器积水杂质;检查输送链张紧度。

每月保养：检查电极磨损程度，清理电极氧化层;检查减速箱油位;紧固电控接线端子，校验安全保护。

长期停机保养：整机彻底冲洗风干，排空气源管路积水，断电断气，做好防尘防护。

八、安全与行业合规标准

安全规范：检修维护前停机断电断气;设备运行时禁止人员进入电极动作区域;安全联锁门不得拆除;定期检查绝缘，防止漏电风险。

合规标准：设备按照畜禽人道屠宰相关规范制造，绝缘防护、卫生结构满足国内及出口备案屠宰车间安全生产与肉品卫生要求。
