提升弯轨

一、定义与用途

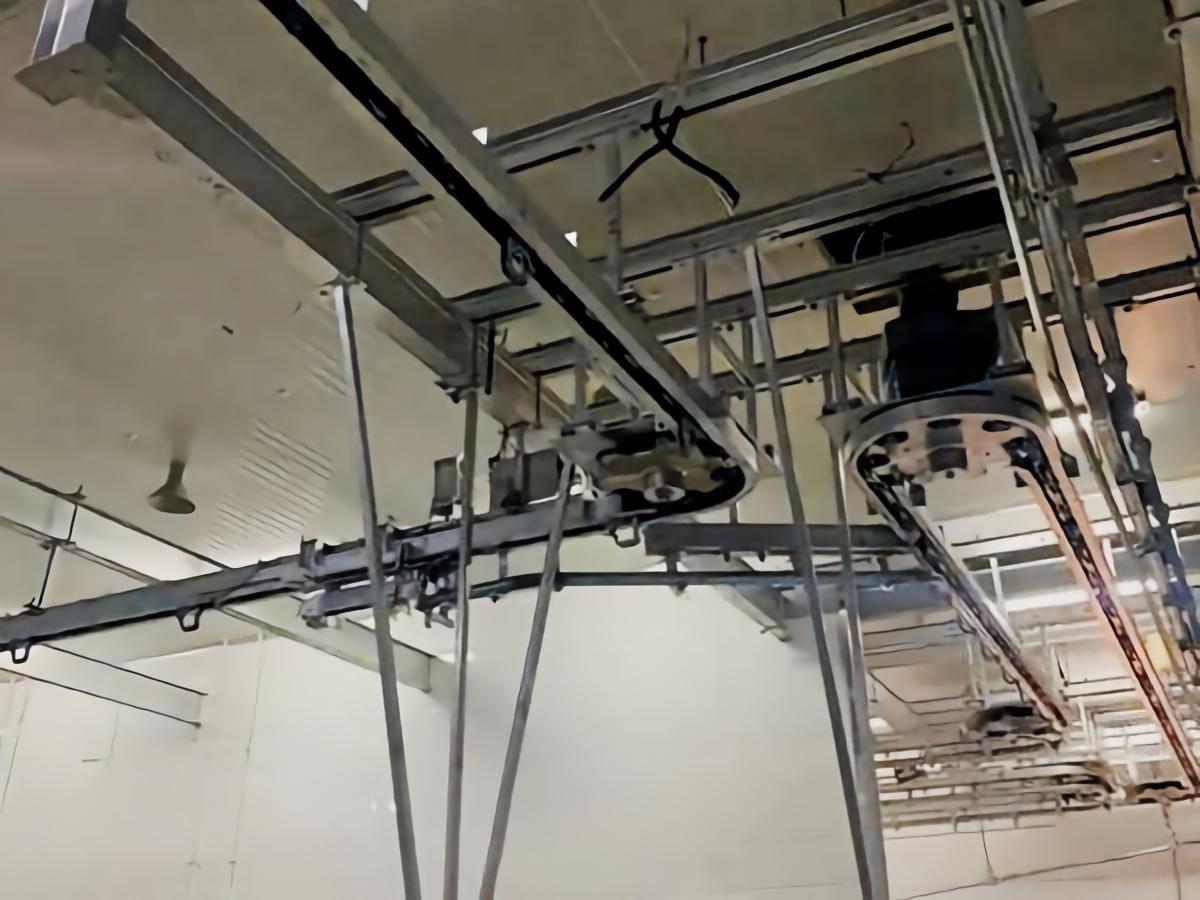

提升弯轨是生猪屠宰加工流水线专用的升降式轨道配件，区别于普通平弯轨，具备垂直提升+水平转向双重功能。主要用于毛猪、白条胴体输送过程中的高低落差过渡，常见应用于烫池进出口升降、刨毛机工位转接、排酸间楼层爬坡、分割车间高差对接等场景。有效衔接不同高度的直轨输送段，实现胴体平稳升降转运，保障整条屠宰流水线连续不间断作业，广泛适配大中小型生猪屠宰厂、肉联厂。

二、核心结构组成

1. 弯轨主体：采用加厚SUS304不锈钢型材一体折弯成型，整体无拼接焊缝，结构强度高，承重性能稳定，轨道工作面抛光处理，摩擦系数低，不易磨损吊轮。

2. 加固支撑筋板：轨体两侧加装加固筋板，有效防止长期重载爬坡产生的轨道变形、下垂，提升整体结构稳定性，适配长时间连续生产工况。

3. 升降吊装调节组件：配套专用吊装支座、调节丝杆、固定吊耳，可现场微调轨道高度与水平度，精准对接上下游轨道，消除接缝台阶。

4. 轨道对接接头：两端预留标准连接孔位，可快速与标准直轨、平弯轨拼接适配，通用性强，安装便捷。

5. 防滑耐磨衬条（选配）：可加装耐磨防护衬条，进一步降低吊轮磨损，杜绝爬坡打滑、卡链问题，延长轨道与输送配件使用寿命。

三、工作原理

屠宰悬挂输送吊链承载生猪胴体沿水平直轨平稳行进，进入提升弯轨工位后，依托弯轨预设的爬坡弧度与提升角度，引导吊链及胴体平稳抬升、缓慢升降，同时完成轨道转向过渡。顺滑的圆弧轨面可有效缓冲重载升降产生的冲击力，避免吊链卡顿、脱轨、打滑、断链等故障。完成高低落差过渡与转向后，胴体平稳接入高位/低位直轨，持续输送至下一屠宰工序，保障流水线输送节奏稳定。

四、核心技术参数(行业通用标准)

材质：SUS304食品级不锈钢

适配型材规格：80×60mm、100×80mm(可定制)

提升高度：200–1200mm(按需定制)

转弯角度：30°、45°、60°、90°可定制

转弯半径：400–1500mm定制适配

最大承载：适配单钩150kg生猪胴体

表面工艺：镜面抛光、无缝打磨

适用工况：屠宰车间高湿、多水、腐蚀环境

五、安装与作业流程

1. 现场勘测定位：根据车间设备布局、高低落差、输送走向，确定提升高度、转弯角度与轨道安装位置，匹配主线输送规格。

2. 固定吊装：将提升弯轨通过吊装支座固定于车间承重钢梁，利用调节丝杆微调轨道水平度与高差，保证升降坡度均匀。

3. 轨道对接校准：精准对接上下游直轨、平弯轨，打磨接缝位置，保证轨道通体顺滑无台阶、无错位。

4. 空载试机检测：启动输送线空载运行，检查吊轮爬坡、转向、升降全程无卡顿、无打滑、无异响。

5. 带载生产运行：确认空载运行正常后，投入胴体带载生产，定时巡检轨道运行状态，保障输送稳定。

六、设备性能特点

1. 升降转向一体化：兼具爬坡提升与轨道转向功能，完美解决车间高低落差输送难题，适配烫池、排酸间、分割间等多工位转接。

2. 重载不变形：加厚不锈钢型材+加固筋板设计，抗重载、抗冲击，长期连续爬坡作业不易变形下垂，使用寿命长。

3. 低磨损防卡链：镜面抛光轨面，摩擦阻力小，吊轮运行顺滑，杜绝爬坡打滑、卡链、脱轨故障，减少设备停机维修频次。

4. 适配性极强：支持高度、角度、半径定制，可适配新旧屠宰流水线、不同规格输送轨道，改造安装便捷。

5. 卫生合规易清洁：不锈钢光滑无缝结构，无积污死角，可直接高压水冲洗，适配屠宰车间卫生标准。

6. 降低运维成本：运行稳定故障率低，大幅减少吊链、吊轮等易损件更换频率，降低生产线运维开销。

七、日常维护保养规范

每日保养：班后高压冲洗轨道表面，清理毛屑、血污、杂质;检查轨道爬坡段有无卡顿、吊轮运行是否顺畅。

每周保养：检查吊装支座、固定螺栓紧固状态;查看轨道工作面磨损情况，排查轻微变形、划痕问题。

每月保养：全面检测轨体焊缝、筋板牢固度;微调轨道水平与坡度;为吊轮、传动部位加注食品级润滑脂。

长期停机保养：彻底清洗风干轨道，做好防锈防护，遮盖防尘，紧固所有连接件，避免受潮锈蚀。

八、安全与行业合规标准

安全规范：轨道安装、检修、维护必须停机断电、锁机作业;严禁设备运行时触碰轨道与吊链区域;定期排查吊装承重结构，杜绝重载脱落风险。

合规标准：设备严格按照畜禽屠宰加工设备配套构件标准生产制造，接触工况部位采用食品级不锈钢材质，耐腐蚀、易消杀，承重结构符合屠宰流水线安全荷载规范，满足食品加工车间卫生与安全要求。
